Konzeption eines Druckmittlersystems

Die Qualität eines Messsystems aus Druckmessgerät und Druckmittler wird durch das Zusammenspiel verschiedener Parameter beeinflusst. Neben Form und Material der Membranen und der Bauform des Druckmittlers sind auch Art und Menge der Füllflüssigkeit und der Einsatztemperaturbereich von Bedeutung. Mit einer Software, die den gegenseitigen Einfluss der Parameter berechnet, unterstützt Labom seine Kunden bei der Auswahl der richtigen Konfiguration aus seinem modular abgestimmten Systembaukasten. Darüber hinaus realisiert das Unternehmen Neuentwicklungen für die Anforderungen konkreter Kundenapplikationen.

Qualität von Labom

Labom verfügt über jahrzehntelanges Know-how bei der Konstruktion und Auslegung von druckmittlerbasierten Systemen. Durch die Fertigung im eigenen Haus können vielfältige Anpassungen an die konkrete Messaufgabe auch bei kleinen Stückzahlen vorgenommen werden. Schon durch geringfügige Änderungen wie den Austausch der Druckübertragungsflüssigkeit lassen sich große Effekte erzielen. Weiteres Potenzial bieten Veränderungen in der Membranstärke oder beim Material – insbesondere bei kleinen Druckmittlern mit Membrandurchmessern von z. B. 20 mm in Verbindung mit sehr kleinen Messbereichen (0 – 250 mbar). Je nach Messaufgabe lässt sich so ein optimaler Kompromiss aus Messgenauigkeit, Temperaturfehler, Wirtschaftlichkeit und Beständigkeit erreichen.

Rahmenbedingungen

• Prozesstemperatur
• Umgebungstemperatur
• Prozessmedium
• Vorhandener Bauraum
• Eingesetztes Messgerät

Wir konzipieren

• Membrankontur, -material und -stärke
• Art und Menge der verwendeten Druckübertragungsflüssigkeit
• Zusätzliche Beschichtungen
• Schweißverfahren und -parameter
• Verwendung von Zusatzelementen wie Temperaturentkoppler oder Fernleitungen

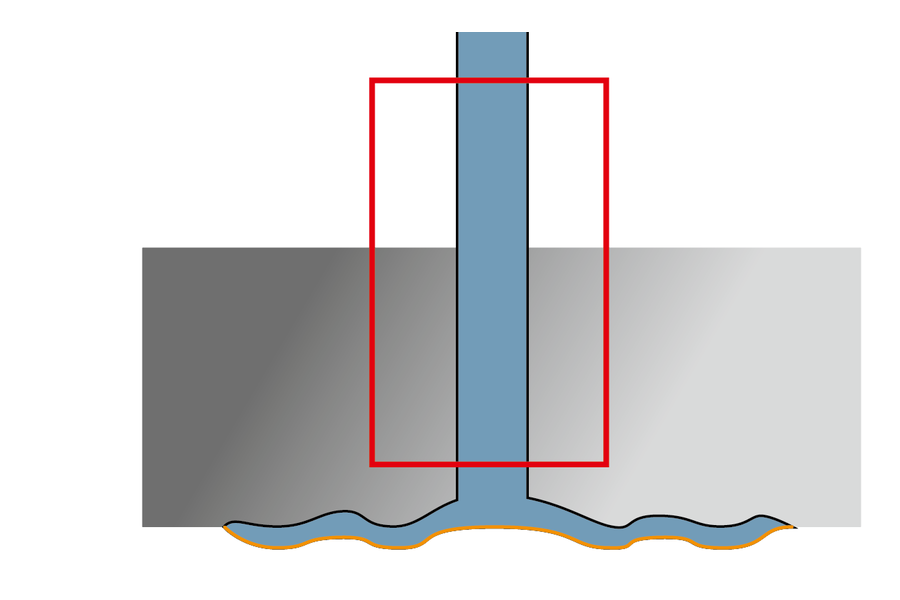

Druckübertragungsflüssigkeiten

Die Auswahl der Druckübertragungsflüssigkeit hat einen großen Einfluss auf die Gesamtfunktion des Druckmittlers – vor allem auf eventuelle Temperaturfehler des Druckmittlers. Insbesondere im Bereich der Pharmaund Lebensmittelindustrie setzt Labom ausschließlich die dafür zugelassenen Flüssigkeiten ein.

Bei Bedarf realisiert Labom kundenindividuelle Lösungen. So hat das Unternehmen zum Beispiel für einen Hersteller von Lackieranlagen eine spezielle Druckmittlersystemfüllung entwickelt, die absolut silikonfrei ist und jegliche Lackbenetzungsstörungen zweifelsfrei ausschließt und gleichzeitig einem breiten Temperaturspektrum standhält.
