Bauformen von Druckmittlern

Inhalt

Rohrdruckmittler

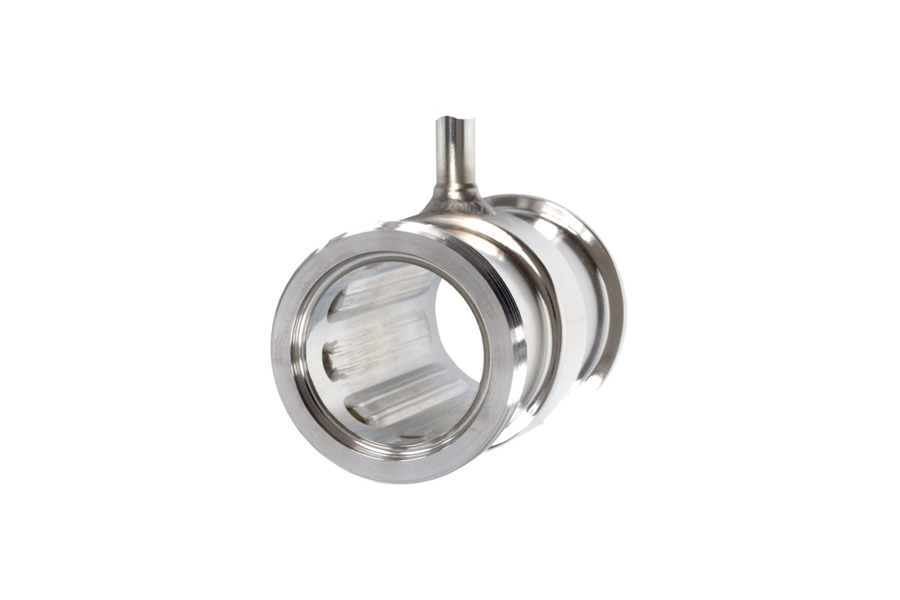

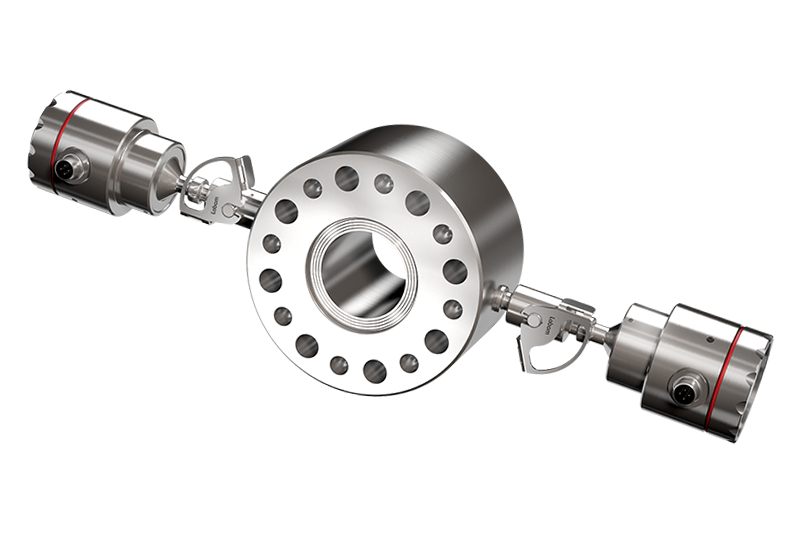

Rohrdruckmittler als Rohrausführung für Sterilverbindungen NEUMO BioConnect (Typenreihe DF6100).

Bei Rohrdruckmittlern wird eine zylinderförmige Membran in ein Rohrstück eingeschweißt. So lassen sich jegliche Turbulenzen, Fließbehinderungen, Toträume und andere hygienische Risiken vermeiden. Zu berücksichtigen ist jedoch, dass der Temperaturfehler unter Umständen größer ist als bei Flachdruckmittlern. Rohrdruckmittler werden mit allen gängigen Rohranschlüssen angeboten.

Besondere Stärken

Gut zu reinigen und selbstentleerend. Deshalbbesonders geeignet für totraumfreie Anwendungen, häufige Messstoffwechsel und viskose Medien.

Highlights

  • Grundkörper und frontbündige Membran aus Edelstahl
  • Sonderwerkstoffe wie z.B. Tantal, Titan, Hastelloy, hochvakuumfeste PTFE-Vorlage usw.
  • Sehr geringer Temperatureinfluss
  • Systemfüllungen für unterschiedliche Anwendungen
  • Diverse Messgeräteanschlüsse möglich

Flachdruckmittler

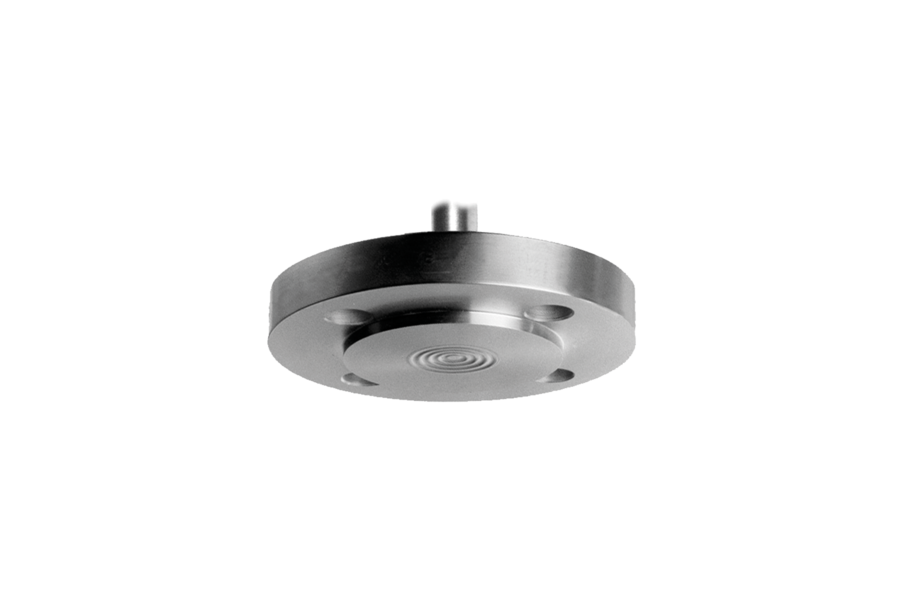

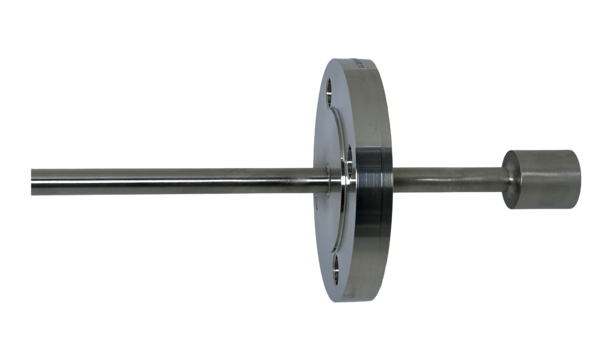

Flanschdruckmittler nach DIN EN und ASME (Typenreihe DA1120). Geeignet für den Anbau an Druckmessgeräte mit Rohrfedermesssytemen und an Druckmessumformer.

Bei Flachdruckmittlern liegt die Membran in einer Ebene und ist üblicherweise kreisförmig. Dies ermöglicht gute Federeigenschaften der Membran und damit eine geringe Empfindlichkeit des Druckmittlers gegenüber Temperaturschwankungen. Zudem ist die Herstellung vergleichsweise einfach. Flachdruckmittler sind in einer Vielzahl von Anschlussvarianten erhältlich.

Besondere Stärken

Anwendungen mit hoher Genauigkeit bzw. kleinen Drücken, da die ebene Membranform über gute Federeigenschaften verfügt. Große Vielfalt bei den Montageoptionen. Kann leicht ausgebaut und damit gereinigt oder kalibriert werden.

Highlights

  • Hygieneausführungen mit garantierten Oberflächenrauheiten
  • Volumenoptimiertes Membranbett
  • EHEDG-zertifizierte Ausführungen
  • Systemfüllungen für unterschiedliche Anwendungen
  • Diverse Messgeräteanschlüsse möglich

Passende Produkte

Ähnliche Beiträge

Hygienegerechte Anforderungen

Die vielfältigen Einsatzgebiete für Druckmittler erfordern ebenso vielfältige Antworten. Labom hat mehr als 60 Bauformen im Programm. Für hygienische Anwendungen müssen sie den Regeln des Hygienic Designs entsprechen bezüglich Konstruktion, Oberflächenqualität der Werkstoffe und Reinigbarkeit im Rahmen von CIP/SIP-Prozessen.

Druckmittler-Prüfvorrichtung: Prüfen von Druckmittlern ohne Öffnen des Prozesses

Bei der Funktionsprüfung von Druckmittlern müssen in der Regel Messgerät und Druckmittler ausgebaut werden. Damit wird der Prozess unterbrochen und, das häufig größere Problem, er wird geöffnet. Mit der Labom Druckmittler-Prüfvorrichtung kann dies vermieden werden und Kosten und Risiken werden dadurch deutlich reduziert.
Membran für einen Druckmittler von Labom.

Hygienische Anwendung der Druckmittler

Druckmessgeräte und Druckmittler für hygienische Anwendungen müssen den Regeln des Hygienic Designs entsprechen. Die Konstruktion sowie die Oberflächenqualität der Werkstoffe muss eine Kontaminationsgefahr ausschließen und eine einwandfreie Reinigbarkeit im Rahmen von CIP / SIP-Prozessen gewährleisten. Alle hygienischen Druckmittler von Labom sind nach den einschlägigen Hygienestandards der EHEDG (European Hygienic Engineering & Design Group) oder nach 3A-Richtlinien konstruiert und hergestellt.
Membran für einen Druckmittler von Labom.

Konzeption eines Druckmittlersystems

Mit jahrzehntelanger Erfahrung entwickelt Labom maßgeschneiderte Druckmittlersysteme für anspruchsvolle Messaufgaben – selbst in kleinen Stückzahlen. Bereits minimale Anpassungen, etwa bei Füllflüssigkeit, Membranmaterial oder -stärke, ermöglichen spürbare Verbesserungen in Messgenauigkeit, Temperaturverhalten und Beständigkeit. So entsteht für jede Anwendung die optimale Lösung aus Präzision, Wirtschaftlichkeit und Prozesssicherheit.
