Nicht-Invasive-Temperaturmessung

Inhalt

Anschlusstechnologien für die Temperaturmessung

Die Messung der Prozess- bzw. Messstofftemperatur ist eine häufige Aufgabenstellung in der Food- und Pharmaindustrie. Dafür werden üblicherweise invasive Messsysteme verwendet, die in den Prozessraum hineinragen. Dieses Verfahren ist bewährt und robust, jedoch birgt es ein  Hygienerisiko durch die notwendigen Schnittstellen zum Prozess.

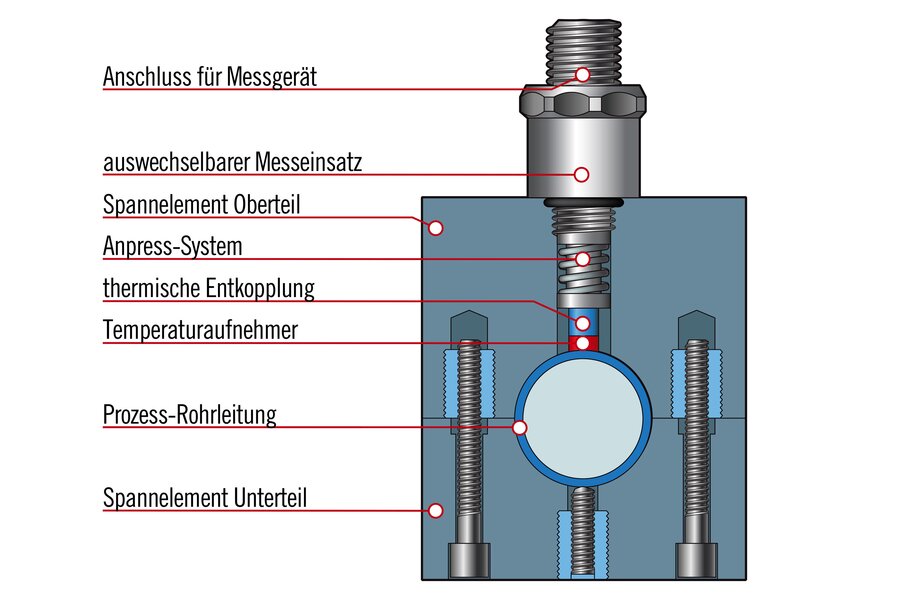

Clamp-on Technologie als Alternative zu invasiven Temperaturmessverfahren

Eine smarte Alternative - insbesondere für die Sterilisationüberwachung - kann die Messung der Rohroberflächen- oder Tanktemperatur sein, um daraus auf die Messstofftemperatur zu schließen und einen Eingriff in den Prozess zu vermeiden. Die Labom Clamp-on Geräte sind üblicherweise schnell und leicht zu montieren und können darüber hinaus sehr einfach in bestehenden Anlagen nachgerüstet werden. Die Clamp-on Technologie ist vor allem zur Messung von Wasser und wässrigen Lösungen sowie Sattdampf in Innenanwendungen geeignet. Gerade in pharmazeutischen Anlagen finden sich viele Temperaturmessstellen, die für die Messung der Oberflächentemperatur geeignet sind. Hier kann die Messung von Oberflächentemperaturen ihre Vorteile im Bezug auf niedrige Systemkosten und Flexibilität ausspielen.

Vorteile Clamp-on Technology

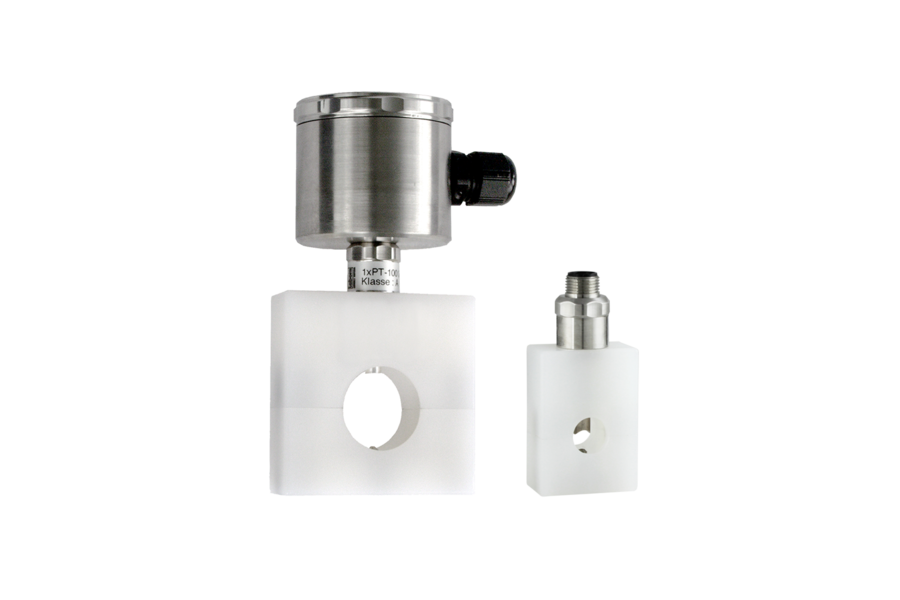

Widerstandsthermometer Pt100 Clamp-on Technik (Typenreihe GA2610).
  • Hohe Messgenauigkeit, schnelle Ansprechzeit
  • Schnelle und kostengünstige Montage
  • Messwiederstand 1 x Pt100 oder 2 x Pt100, Klasse A
  • Messstofftemperatur -40...150 °C
  • Diverse Messumformer (4...20 mA, IO-Link,...) optional
  • Ex-geschützte Messgeräte, Einstufung in SIL2

Oberflächentemperaturmessung - Frontbündiger Temperaturaufnehmer

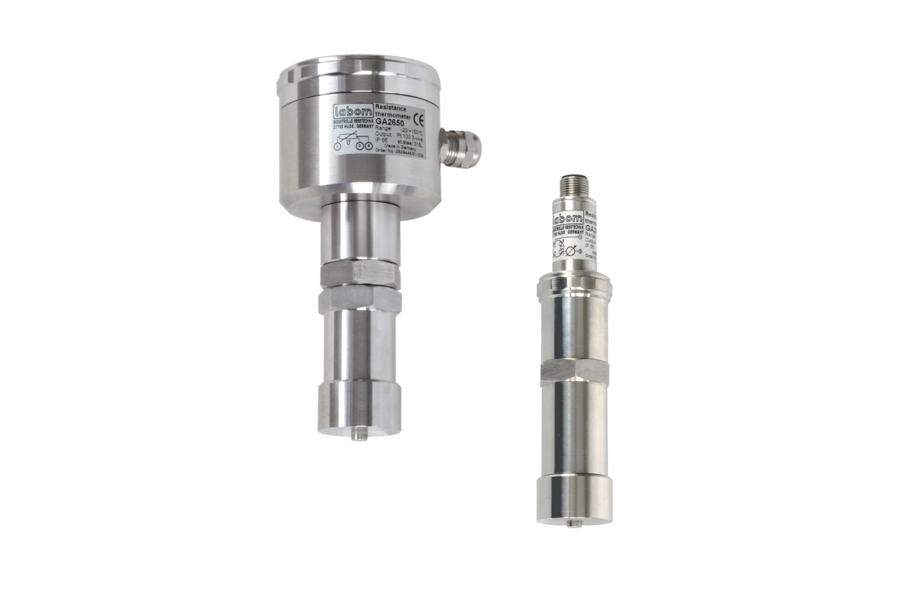

Widerstandsthermometer Pt100 für Oberflächentemperaturmessung (Typenreihe GA2650).

Das Wiederstandsthermometer für Oberflächentemperaturmessung wird mittels Auf- bzw. Einschweißmuffe an einem Behälter oder Tank befestigt. Der Messeinsatz (6mm) ist auswechselbar und federnd gelagert.



Highlights:

  • Temperaturaufnehmer aus Silber, thermisch entkoppelt
  • Ex-geschützte Messgeräte, Einstufung in SIL2
  • Temperaturbereich -20...150 °C
