LTC-Membran in der Druckmittlertechnologie

Inhalt

Die von Labom selbst entwickelte LTC-Membran (LTC = Low Temperature Coefficient) kompensiert die temperaturbedingte Volumenaus dehnung der Druckübertragungsflüssigkeit mit einer Edelstahlmembran. Die mechanisch robuste Edelstahlmembran mit einer Stärke von mindestens 0,1 mm wird durch ein spezielles Herstellungsverfahren so in eine Position zwischen zwei Nulllagen gebracht, dass sie nahezu richtkraftlos arbeitet. Dadurch nimmt die Membran Volumenänderungen der Flüssigkeit durch Temperatureinfluss nahezu rückwirkungsfrei auf. Gegenüber herkömmlichen Sinusmembranen kann eine LTC-Membran eine um bis zu 70 Prozent höhere Messpräzision liefern.

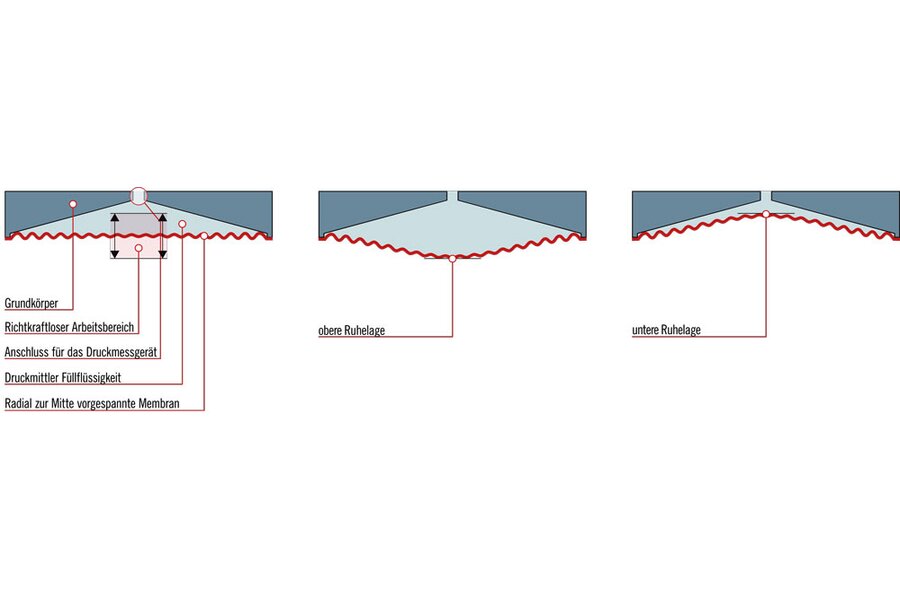

Erklärung der Aufbau eines Membrans

Materialien

  • Edelstahl 316L
  • Duplexstahl
  • Tantal
  • Titan
  • Hastelloy
  • Monel
  • Nickel
  • Weitere Materialien auf Anfrage
